山东省龙口市西北，渤海湾里一座“陆连岛”。
海浪轻拍，从岸边延伸至浅海的蝶形码头舒展双“翅”，码头上的卸料臂高高扬起。平整开阔的岸边，园区内规划有序，6座白色或灰色的巨大储罐拔地而起。国家管网集团龙口南山LNG（液化天然气）接收站项目就位于此处。
这是我国在建规划规模最大的LNG接收站项目，一期工程建设已进入冲刺阶段，目前已实现卸料臂、低温蝶阀全系列尺寸等主要工艺设备全部国产化，并实现多个“国内首次”“国际首创”，包括国内首个22万立方米半地下坐地式LNG储罐、首个22万立方米坐地式LNG储罐等。
“最高、最优”“首个、首次”的背后，突破了哪些关键技术，蕴含着怎样的创新密码？记者近日采访了项目有关负责人。
在建规划规模最大
年周转量可达2000万吨
高大的白色储罐罐身上，国家管网的红色标志和黑色的LNG字母清晰可见。
“这4座白色的是一期工程的1号至4号储罐，已完成中交验收；另外2座灰色的是5号、6号储罐，罐体外部尚未涂刷，眼下正在进行内罐壁板安装。”国家管网集团龙口南山LNG接收站项目部党委书记、总经理王飞向记者介绍，这6个庞然大物直径长93.4米，高60.4米，相当于20层楼高。容积均为22万立方米，换算下来，内部可叠放3架C919大飞机。
这6座LNG储罐是该项目一期工程的重要组成部分。

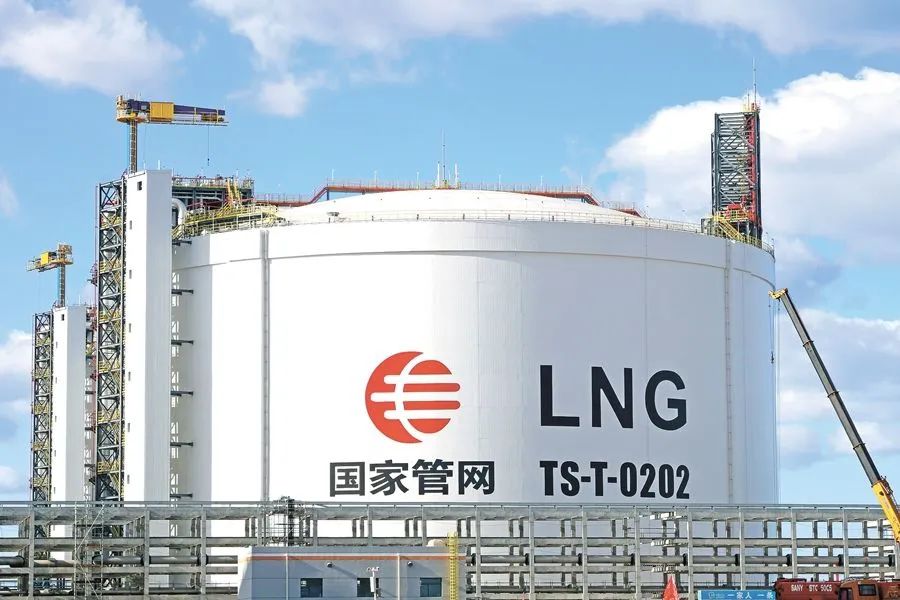

▲LNG储罐近景。图片来源：国家管网集团龙口南山LNG接收站项目部
根据规划，一期工程除了建设6座22万立方米的储罐外，还建设1座可停靠26.6万立方米LNG运输船的专用泊位。一期工程规模为年周转量500万吨，每天可气化外输4000万立方米天然气。自2020年5月开工以来，其建设进度已达89.01%。
液化天然气是一种经济环保、安全可靠的绿色能源。近年来，我国加快推动能源结构调整优化，国内市场对天然气的需求越来越大。在北方，天然气供应面临较大缺口。加快相关基础设施建设，保障天然气供应，满足民生需求，迫在眉睫。
龙口南山LNG接收站项目就是这样一个国家级重大能源基础设施工程，也是2022年全国天然气储气设施重点工程、国家环渤海地区天然气产供储销体系建设重点项目。
在我国的LNG接收站项目中，该项目是占地面积最大的，近1500亩；规划规模也是最大的，年周转量可达2000万吨，共规划有20座LNG储罐和4座LNG运输船泊位。
巨大的规模、优越的地理位置，使得该项目基本具备了建设北方天然气储备中心的条件。
该项目投产后，气态外输可覆盖广大华北地区，辐射东北亚市场；可通过山东省天然气主干线实现应急调峰、冬季保供，成为山东省天然气供应辅助中心；具有船舶返装功能，可建成北方LNG船舶加注中心和北方国内LNG转运中心。
▲工作人员在进行数字化监测，控制储罐穹顶气顶升作业
“建成投产后，该项目将通过配套外输管道与区域主干管网联通，与位于河南省濮阳市的文23储气库相连，进口液化天然气与国内天然气资源协调互补，提高区域供应保障能力。”王飞说，其中，一期工程每年可为渤海地区供应天然气逾70亿立方米，大约可供5000万户居民使用1年。
“L”“N”“G”恰好也是“绿能谷”的拼音首字母，王飞介绍，该项目所在地正在围绕发展绿色能源产业打造“绿能谷”。将为广大华北地区提供更多清洁能源。
突破关键技术
主要工艺设备全部国产化
液化天然气具有低温特性，从运输到储存，都需要在零下162摄氏度的条件下，遇热就会迅速气化。一座座储罐，就像是一个个超级“大冰箱”，为维持液化天然气的低温状态提供坚实保障。
从运输船到经过管线进入储罐，卸料臂是液化天然气的必经之路。因此，卸料臂也要经受零下162摄氏度的超低温考验。
▲5台国产LNG卸料臂吊装场景
提起一期工程的5台卸料臂，项目团队成员满脸自豪——全部是国产的！其核心部件在国内首次实现100%国产化。目前，这5台卸料臂已完成整体常温性能试验、低温性能试验，其低温旋转接头、紧急脱离装置、快速连接装置三大核心部件完成型式试验，具备快速对接、紧急脱离、自动关闭等复杂功能。
说来简单做来难。“以低温旋转接头为例，既要做到在低温状态下能够360度旋转，又要做到高度密封不泄漏。旋转需要空隙，有空隙的话怎么保证密封性？材质的选择、结构的设计都面临巨大挑战。”王飞说，符合要求的低温旋转接头，需要在低温模拟工况下经过40万次旋转和测漏试验。
卸料臂还实现了国际国内“双突破”：在国内首次开发出适用于卸料臂紧急脱离的低温双球阀，能使紧急脱离装置在5至10秒内紧急关掉切断阀，并使船舶与卸料臂2秒内分离；在国际上首创基于多轴联动、自主规划路径的运动控制算法和视觉识别、北斗定位的岸船自动对接技术。
王飞重点介绍了岸船自动对接技术：“以往岸船对接需要登上外国运输船来操作，非常麻烦。这一技术解决了这个问题，而且白天、晚上都能实现自动对接，并自动锁紧、自动固定，确保不泄漏。这是一个重大突破。”
▲工作人员在LNG储罐内罐进行切割作业
这5台卸料臂仅用6天就完成了吊装，大大少于常规时间。是设计的优化，使得它更轻便，更易于安装和日常维护，以及维修、拆卸。
卸料臂的重大突破，是我国液化天然气工艺设备国产化的重要体现。
液化天然气的关键工艺设备长期被国外垄断，供货期长且后期维保费用高。由于国内相关产业起步较晚，生产厂家不多，经验较少，研发乏力。
该项目一期工程积极构建LNG设备国产化科研创新平台，包括卸料臂在内，实现低温蝶阀全系列尺寸等关键工艺设备全部国产化应用。
由于液化天然气的超低温特性，低温阀门材料及其加工制造要求十分严格。液化天然气升温气化时，体积会膨胀约600倍。既要耐低温，又要耐高压、耐高压差……这对相关低温阀门产品的综合力学性能、密封性能都提出了极为严苛的要求。
该项目实现了全系列尺寸国产低温蝶阀在我国LNG接收站行业的首次工业化应用。其中，46寸大口径三偏心超低温蝶阀填补了国内空白，主要技术指标达到国际先进水平，而且密封性能优于国外产品。
以“氮氧化物排放最低”为目标，创新技术优化浸没燃烧式气化器功能，使氮氧化物排放量比原来降低近一半；首次应用国内设计压力最大的开架式气化器，进一步提高长距离气化外输能力，更加适应北方冬季低温海水工况，更加节能、减碳；还有低压压缩机、槽车装车橇……一期工程建设中，工艺设备国产化率达91%，节省投资约2.24亿元。
“从码头靠岸的卸料臂，到罐内泵、再冷凝器、高压泵，再到气化器、压缩机，主要工艺设备全部实现国产化，这在十几年前是不可想象的。”王飞说，当年我国建设LNG接收站只能依赖进口设备，而现在不仅实现了质的突破，还带动了相关产业发展。
创新技术应用
大大提高设备安全性
在一期工程建设前期，复杂的基岩条件对储罐建设提出了挑战。这里的地面，一半是由填海造地而成，一半是开山而成。根据不同区域基岩面的深浅，建设人员采用了不同的储罐建设方式。其中1号到4号储罐，采用了群桩式的桩基，运用了高桩承台结构。
5号储罐所在位置的基岩面为中风化甚至强风化程度，如果采用传统方式，将面临基坑支护结构失稳、滑移等风险。项目团队创新实施半地下式+电伴热方案，将储罐的一部分埋进地下，利用周围土层的约束来提高其抗震性和安全性。因此，从外观上看，5号储罐比其他几个“伙伴”矮一些。这是国内首次应用半地下坐地式结构建设22万立方米LNG储罐。
6号储罐所在位置是开山而成，基岩面浅，地质条件良好，便让它直接“坐”在地上，采用坐地式结构。较之传统的高桩承台结构，这一结构抗震性能更好，而且工期更短、造价更低。
LNG储罐共分三层：混凝土外结构层、中间保温层和由9Ni钢壁板焊接而成的内罐层。9Ni钢壁板的焊接技术，是整座储罐建造的关键技术，其工艺水平直接决定储罐的使用寿命。
环缝焊接约占内罐9Ni钢壁板焊接工作量的80%。纵焊缝以往业内常用人工焊接，缺点较多，质量难以控制。该项目团队创新采用全自动TT焊接技术，一举攻克了窄坡口侧壁熔合不良、横焊位置焊缝成型难以控制等多项技术难题，焊缝成型美观、余高控制良好，且具有烟尘少、能耗低、作业强度低等优势，焊接一次合格率达99.8%以上且质量达到Ⅰ级。
▲卸料臂近景
创新技术的应用，攻克了项目建设中一个个难题。数字化、智能化的助力，带来了提质、降本、增效。
在储罐穹顶气顶升数字化监测与控制中心内，工作人员紧盯电脑屏幕，实时发出指令。
气顶升是大型液化天然气储罐建造过程中难度最大、工艺最复杂、风险最高的工序之一。储罐的穹顶，是一个直径88米，高度约12米，重达850吨的半球形钢结构。这么重的穹顶，要通过压缩空气的方式，把它从地面送到15层楼高的储罐顶部，如何保证它平稳升起？
“我们运用数字化系统对储罐气顶升的过程进行全面监控，观察其平稳度和速度，大大提高了安全性。”王飞说。
从建设伊始，该项目就着力于打造国内智能化水平最高的LNG接收站，坚持科技数字化发展。基于工业互联网，一期工程开发搭建了智能化管理平台，建设信息化软件系统，涉及安全、设备、生产、能源、巡检、仓储、定位等7个方面应用系统。
智能化具体体现在哪儿？
——LNG接收站智慧运营。结合库存信息、管存信息、管输能力等数据，智能化管理平台统筹规划来船、外输安排，动态平衡接收站“收—发—存”状态，为优化供应链提供依据，辅助生产运营决策。
——机器人智能巡检。通过巡检机器人搭载双视云台及智能传感设备，采集重点区域、重要设备的数据，经后台分析后，以弹窗、数据、图表等形式呈现巡检结果。
打造优质工程，最关键的还是人。
项目部党委着力打造“红色工地”党建品牌，形成了建设单位牵头、参建单位共同参与的党建工作格局，在工程建设中，各方团结协作、形成合力。党员亮出身份，每次遇到难题都冲锋在前、带头攻坚，持续推动建设国产化水平最高、智能化水平最高的国家优质工程。
正如项目部党委副书记姜波所说，正是因为这里有一个以共产党员为骨干的建设团队，在远离繁华都市的地方，常年驻守工地，不断攻坚克难，带着高度的责任感，服务国家战略、服务人民需要、服务行业发展，这个项目才能干成、干好。
